一、設備概述

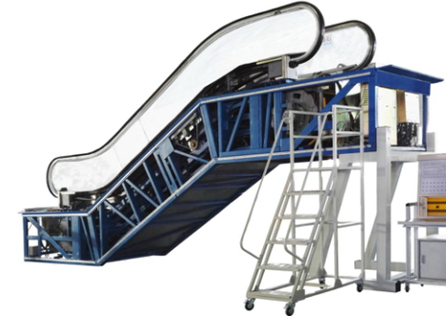

自動扶梯維修與保養實訓考核裝置，是根據自動扶梯的維護和保養要求開發的一種實訓平臺。適合于各類職業院校和技工學校的電梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。

整個裝置采用金屬骨架、曳引裝置、驅動裝置、扶手驅動裝置、梯路導軌、梯級傳動鏈、梯級、梳齒前沿板、電氣控制系統、自動潤滑系統等部分組成。特別設計的框架，為老師在實訓中對學生的教學和指導提供了非常方便的平臺。電氣控制部分采用默納克一體機控制系統，曳引機采用立式曳引機驅動，同時配套有相應的故障點設置，學生可以通過故障現象在裝置上檢測查找故障點的位置，并將其修復。學生也可以根據自動扶梯定期檢查的要求對其相應部位進行檢測和修護。通過在該實訓裝置的實訓，使學生能夠?qū)W習和掌握自動扶梯的維保技術及技能。

二、技術要求：

1、產品名稱：自動扶梯實訓考核裝置

2、外形尺寸：9500×1000×2900 mm ( 長×寬×高 );

3、扶梯提升高度：1200 mm ；

4、傾斜度：35°；

5、梯級寬度：800 mm ；

6、運行速度：0.45 m/s ；

7、額定功率：5.5 Kw ；

8、額定電壓：380VAC， 50Hz ；

9、運行噪音：≤ 63 dB;

10、運行形式：?jiǎn)嗡倏缮舷履孓D(zhuǎn)；

11、整個裝置采用金屬骨架、曳引裝置、驅動裝置、扶手驅動裝置、梯路導軌、梯級傳動鏈、梯級、梳齒前沿板、電氣控制系統、自動潤滑系統等部分組成。設計滿足老師在實訓中對學生的教學和指導。電氣控制部分采用默納克一體機控制系統，曳引機采用立式曳引機驅動，應配套有相應的故障點設置，使學生可以通過故障現象在裝置上檢測查找故障點的位置，并將其修復。滿足學生根據自動扶梯定期檢查的要求對其相應部位進行檢測和修護。

12、整個裝置要求符合以下標準：GB 50009-2002 《建筑結構荷載規范》、GB50017-2003 《鋼結構設計規范》、GB 50018-2002 《冷彎薄壁型鋼結構技術規程》、CECS 102:2012 《門式剛架輕型房屋鋼結構技術規程》、JGJ 81-2002 《建筑鋼結構焊接技術規格》、JGJ 82-2011 《鋼結構高強螺栓連接的設計、施工及驗收規程》、GB 50205-2001 《鋼結構工程施工質量驗收規范》。
